Čo znamená DN a PN? Prehľadné vysvetlenie označenia potrubia a prírub

V potrubných systémoch sa často stretávame s dvoma skratkami – DN a PN. Obe sú dôležité, ale každá hovorí niečo iné.

Čo je DN?

DN = Diameter Nominal (menovitá svetlosť potrubia alebo armatúry, hodnota, ktorá zodpovedá približnému vnútornému priemeru, ktorý sa líši podľa materiálu a hrúbky steny)

• DN udáva veľkosť potrubia alebo príruby podľa medzinárodného metrického systému.
• Nejde o presné meranie v milimetroch, ale o štandardizovanú veľkosť, ktorá zaisťuje, že komponenty od rôznych výrobcov k sebe budú pasovať - ​​budú spoločne správne fungovať.
• Napríklad DN 50 znamená, že potrubie či príruba patrí do veľkostného radu 50, aj keď skutočný vnútorný priemer môže byť o niečo iný.

DN sa používa v európskych normách (napr. EN 1092) a pomáha zjednotiť rozmery prírub, skrutkových dier aj ďalších častí potrubných systémov.

Čo je PN?

PN = Pressure Nominal (nominálny tlak)

• Ide o označenie maximálneho pracovného tlaku v baroch, ktorý príruba, potrubie alebo hadicová koncovka bezpečne vydrží pri definovanej teplote, obvykle 20 °C. Napríklad PN 10 znamená, že diel je určený pre tlak 10 bar.
• Bežné hodnoty sú PN 6, PN 10, PN 16, PN 25, PN 40 a vyššie.

Zhrnutie: čo PN určuje:

• aký tlak môže príruba dlhodobo znášať
• aká hrubá a robustná musí byť
• s akými ďalšími dielmi je kompatibilná (príruby s rovnakým PN sa dajú spájať)

PN je štandard, používaný v európskych i medzinárodných normách (napr. ISO 7005-1).

Jednoducho povedané

• DN = veľkosť
• PN = tlak

Obe hodnoty sú potrebné na to, aby bolo možné správne vybrať prírubu alebo potrubný diel – musia sedieť rozmerovo (DN), aj z hľadiska tlaku, ktorý bude v systéme pôsobiť (PN).

Príklad z praxe

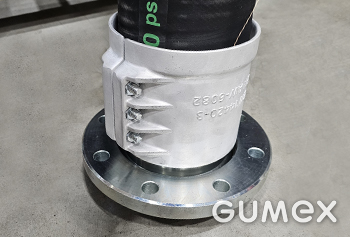

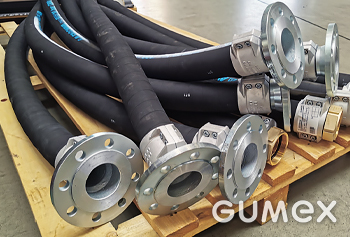

Ak máte hadicovú koncovku s prírubou PN 10:

• takáto príruba spoľahlivo tesní spoje v potrubných systémoch, ktoré pracujú do tlaku 10 bar, teda 10 kilogramov na 1 štvorcový cm
• príruby PN 10 sú vhodné pre aplikácie s nízkym tlakom: vodovodné rady, chladiace systémy, klimatizácie
• pri vyšších teplotách môže byť skutočná odolnosť nižšia (to je bežné pri všetkých PN triedach)

Prehľad bežných PN tried

... a mnohé ďalšie

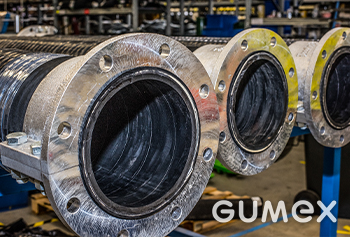

Ako PN súvisí s vŕtaním na skrutky?

PN neurčuje len maximálny tlak, ale aj rozmery vŕtania na skrutky.

Každá tlaková trieda má vlastný počet skrutiek, ich priemer aj rozostup. Vďaka tomu je možné bezpečne spájať príruby rôznych výrobcov - pokiaľ majú rovnaké DN a PN, rozmerovo si vždy zodpovedajú.

Prečo je to dôležité?

• Zabraňuje nekompatibilite medzi prírubami.
• Zaisťuje bezpečné a pevné spojenie.
• Umožňuje jednoduchú výmenu dielov v potrubných systémoch.

Čo znamená rozdiel vo vŕtaní podľa PN?

Predstavte si dve príruby, obe majú rovnakú veľkosť potrubia (DN 50), ale každá je určená pre iný tlak - jedna je PN 10, druhá PN 16.

Čo sa zmení?

• Počet skrutiek môže byť rovnaký (napr. 4 skrutky).
• Priemer skrutiek môže byť iný (napr. 18 mm).

Prečo tomu tak je?

Pretože príruba PN 16 je určená na vyšší tlak, musí byť:

• hrubšia
• zaistená hrubšími skrutkami (väčšieho priemeru)
• prípadne je možné použiť väčší počet skrutiek menšieho priemeru (pri iných DN)

Čo to znamená v praxi?

• PN 16: je potrebná robustnejšia konštrukcia príruby a použitie hrubších skrutiek,
• prípadne použitie väčšieho počtu skrutiek menšieho priemeru (záleží na DN a norme).

Zhrnutie:

Obe príruby majú otvor pre DN 50, ale vŕtanie na skrutky je iné, takže nejdú spojiť dohromady, pokiaľ nemajú rovnakú PN.

Vŕtanie na skrutky podľa PN: Pokiaľ ide o DN 50 s PN 10 a PN 16: vnútorný priemer by mal byť približne rovnaký, líši sa len rozostup dier, prípadne vonkajší priemer príruby.
