Koncovky z nerezu: kvalita, ktorá vydrží

Nerezové koncovky patria medzi najspoľahlivejšie riešenie pre priemyselné hadice. Ponúkajú vysokú hygienu, pevnosť aj odolnosť voči chemikáliám, teplotám a korózii. Aké sú ich prínosy, limity, typické oblasti použitia? Ako sa jednotlivé druhy nerezových koncoviek medzi sebou líšia?

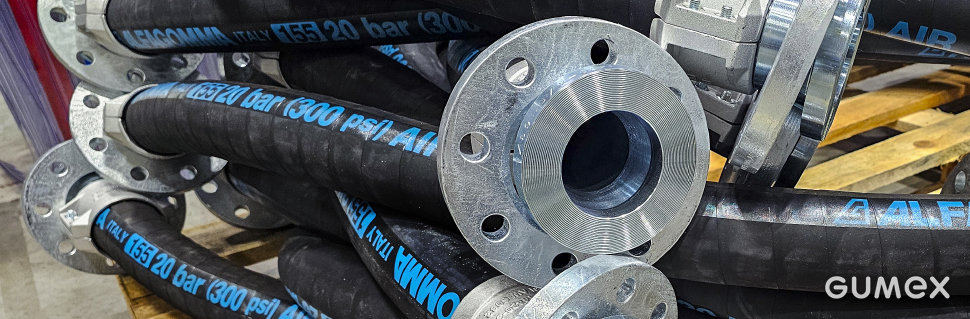

Nerezové koncovky na hadice majú rôznu konštrukciu aj funkčnosť

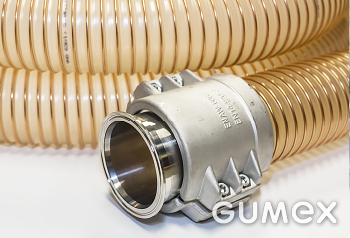

Rýchlospojky CLAMP a lisované koncovky

• pre potravinársky (najmä mliekarenské prevádzky) a chemický priemysel

Ako sa CLAMP koncovky nasadzujú na hadice?

1.Použitie vsuvky s CLAMP prírubou

Vsuvka s CLAMP prírubou sa do hadice upevní:

• Lisovaním (krimpovaním) – pokiaľ ide o vysokotlakové hadice alebo požiadavku na pevné spojenie.
• Pomocou objímky – pri nízkotlakových aplikáciách alebo hadiciach väčších priemerov
• Pomocou pásky Normetta v nerez prevedení​

2. Spojenie CLAMP prírub

• Dve CLAMP príruby sa spoja pomocou tesnenia (obvykle EPDM, silikón, PTFE) a klemovej spony.
• Tento systém je hygienický, ľahko rozoberateľný a vhodný pre CIP/SIP* či potravinárske aplikácie.

Čím sa líši zaistenie sponou x lisovanie?

Lisovanie

• Používa sa pri hadiciach s nerezovou vsuvkou, kde je požadovaná vysoká mechanická pevnosť, tlaková odolnosť a odolnosť voči agresívnym látkam.
• Vykonáva sa hydraulickým lisom s lisovacími segmentami.

Zaistenie sponou

• Jednoduchšia montáž, vhodné pre nižšie tlaky a jednoduchú demontáž.
• Používa sa pri potravinárskych hadiciach určených pre nízkotlakové aplikácie

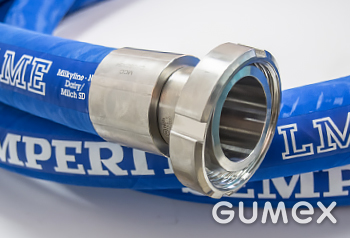

Spojky so závitmi

• pre potravinárstvo a farmáciu
• vhodné pre kvapalné médiá
• určené primárne na lisovanie

Spojenie dvoch osadených hadíc sa vykonáva utiahnutím prevlečnej matice jednej koncovky na protikus s vonkajším závitom. Na pevné utiahnutie matice je vhodné použiť kľúč. Spojky sú vzájomne kompatibilné s rovnakým DN**.

Spojky STORZ AGRO

• pre poľnohospodárov aj hasičov

Pre aplikácie v poľnohospodárstve a požiarnej technike ponúkame nerezové spojky STORZ AGRO, ktoré kombinujeme s plochými hadicami.

Tieto koncovky drôtikujeme alebo páskujeme, aby spoj bol maximálne odolný aj pri náročnom používaní v teréne.

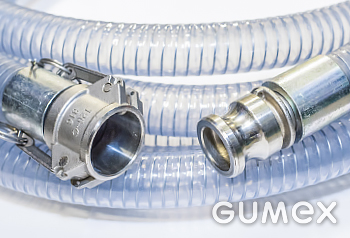

Spojky KAMLOK

• pre chemický a potravinársky priemysel, uplatnia sa tiež v cisternovej doprave, poľnohospodárstve a stavebníctve
• vhodné pre kvapalné aj sypké médiá
• nevhodné pre vodnú paru, vzduch, plyny

Využívajú páčkový mechanizmus – po pohybe páčky sa zakliesnia vačky do protikusu. Spojenie hadíc pomocou rýchlospojky Kamlok je spoľahlivé a nenáročné na obsluhu.
Vzájomne kompatibilné sú spojky a vsuvky Kamlok s rovnakým DN.

Eurospojky

• pre petrochémiu a cisternovú dopravu

V petrochemickom priemysle a pri preprave chemických látok je bezpečnosť na prvom mieste. Preto dodávame eurospojky z nerezovej ocele a koncovky pre kompozitné hadice, ktoré sú navrhnuté tak, aby odolali agresívnym médiám a extrémnym podmienkam pri cisternovej doprave.

Na akom princípe fungujú eurospojky z nerezovej ocele

Eurospojky (často používané pri hydraulickej aj pneumatickej doprave) sú rýchlospojky, ktoré umožňujú rýchle a bezpečné spojenie hadíc alebo potrubí bez použitia náradia.

Mechanizmus:

• Majú západkový systém, ktorý sa zakliesni do drážky na protikuse.
• Po zasunutí protikusu do spojky pružina zatlačí guličky do drážky, čím sa vytvorí pevné mechanické spojenie.
• Tesnenie (O-krúžok) vo vnútri spojky zaistí bezpečnú tesnosť proti úniku média.
• Materiál: Nerezová oceľ sa používa kvôli odolnosti proti korózii, vysokej pevnosti a hygienickým požiadavkám. Je možné na ňu naniesť aj PTFE vrstvu

Koncovky na kompozitné hadice

Koncovka je koncová armatúra, ktorá sa nasadzuje na hadicu, aby umožnila jej pripojenie k systému (napr. cez eurospojku).

Princíp:

• Koncovka má vnútorný tŕň, ktorý sa zasunie do hadice.
• Vonkajšia časť koncovky má závit alebo prírubu na ďalšie spojenie.
• U kompozitných hadíc (viacvrstvových, napr. s plastom, textilom a špirálou) vykonávame zalisovanie, aby nedošlo k úniku prepravovaného média.

Dôležité: Pri kompozitných hadiciach je kľúčové dodržať špecifikáciu výrobcu – typ objímky, uťahovacie momenty, správne tesnenie (napríklad Viton pre chemikálie), mazivo.

Rýchly tip pre správny výber:
CLAMP → tam, kde je kľúčová hygiena a jednoduchá a rýchla demontáž (potravinárstvo, farmácia)

Spojky so závitmi → jednoduché riešenie pre vysokú tesnosť, často rozpájané spoje, ale bez nutnosti extrémnej rýchlosti ako pri KAMLOK/STORZ AGRO, vhodné pre chemicky a hygienicky náročné prevádzky

KAMLOK → kde je potrebné rýchle, robustné páčkové spojenie pri kvapalných/sypkých médiách, bez nutnosti náradia, vhodné pre časté manipulácie

STORZ AGRO → pre rýchle spojenie i rozpojenie – poľnohospodárstvo, hasičské aplikácie, vodné rozvody, plniace potravinárske linky, mechanicky odolné, robustné prevedenie

Eurospojky → pre časté rozpájanie v priemysle, manipulácia s kvapalinami, najmä pre cisternovú dopravu kvapalných médií, vyžadujúce rýchle a bezpečné spojenie

Koncovky na kompozitné hadice → pre trvalé inštalácie v náročných podmienkach, agresívne médiá (chémia, petrochémia), nevyhnutná je precízna montáž
Kompozitná hadica osadená koncovkami je kompatibilná s eurospojkami – je možné ich vzájomne prepojiť.

Ponúkame:

Pokročilé technológie – lisovanie, drôtikovanie, presné spracovanie spoja

Komplexné riešenie – od potravinárstva po petrochémiu

Poradenstvo na mieru

• Pomôžeme vám vybrať správne koncovky pre vaše potreby.
• Dodáme vám aj diely, ktoré nie sú súčasťou našej štandardnej ponuky.

Odporúčania z praxe: S ohľadom na prepravované médium je nutné zvoliť vhodný materiál tesnenia. Pri opotrebovaní/výmene je dôležité tesniaci materiál nezamieňať.

*) CIP/SIP = Cleaning in Place/Sterilization in Place (metóda čistenia na mieste/sterilizácia na mieste)
**) DN = Diameter Nominal (menovitá svetlosť potrubia alebo armatúry)
***) PN = Pressure Nominal (nominálny tlak)
