Vyrobte si vlastnú silikónovú tvarovku

Na sklade držíme silikónové tvarovky vo všelijakých možných rozmeroch? Vznikajú ale situácie, keď už bežné redukcie a kolienka nestačia a potrebujete atypickú tvarovku. S obyčajnou hliníkovou rúrkou je to hračka. Ako na to?

1. Starostlivo si premyslite, aký má mať tvarovka tvar a rozmery.
2. Hliníkovú rúrku vám odrežeme v rozmere a dĺžke podľa vašej požiadavky. K dispozícii máme priemery od 10 mm do 100 mm.

3. Odhrotovačom rúrok alebo pilníkom odstráňte ostré nerovnosti.
4. Pripravte si všetko potrebné. Ku kvalitnej tvarovke patria nerezové spony.

5. Ramienka tvaroviek zarežte na správnu dĺžku a diely skompletizujte.
6. Skvelým pomocníkom pri doťahovaní spôn je ohybný skrutkovač s orieškom. Už žiadne prepichnuté ruky!

7. Tvarovka je pripravená na použitie. Zostáva ju len namontovať a vyskúšať. Prajeme šťastnú jazdu!

Výhody takto vyrobenej tvarovky

  • rýchlosť zostavenia z dostupných dielov
  • nízka cenová náročnosť
  • možnosť vyrobiť len jeden kus

Nevýhody

  • množstvo spojov zvyšuje riziko úniku kvapaliny
  • nevhodné pre sériové riešenia

Odporúčania

  • Hliníkovú rúrku nemusíte kupovať u nás, môžete využiť vlastný zdroj. Vzhľadom na hladké konce rúrky (absencia známeho "stromčeka"?) ju odporúčame použiť pre pracovný tlak max. 3 bary.
  • Na maximálne utesnenie použite teflónovú alebo samovulkanizačnú pásku.

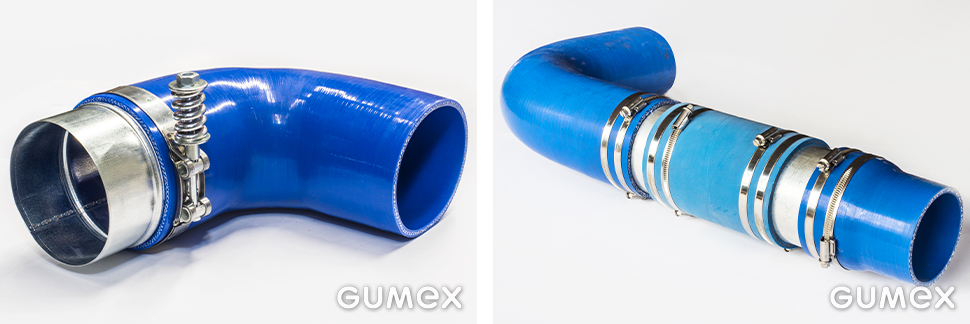

Silikónové hadice na dopravu chladiacich kvapalín dodávame v mnohých rôznych prevedeniach:

  • priame silikónové redukcie
  • uhlové tvarovky formované pod uhlom 45 °, 90 ° i 180 °
  • priame alebo flexibilné silikónové hadice v metráži
  • silikónové hadice k intercooleru (medzichladiču plniaceho vzduchu).

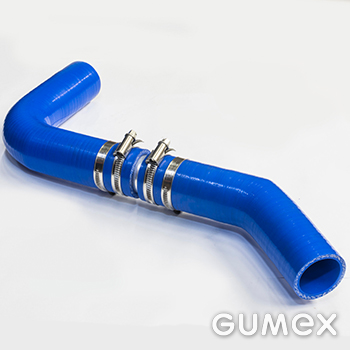

Aj keď na našich skladoch držíme silikónové tvarovky v mnohých rozmeroch, stretávame sa aj s potrebou dodať teraz hneď tvarovku, ktorá je netypická. Preto vás týmto krátkym článkom chceme inšpirovať a ukázať, ako je možné s pomocou silikónových tvaroviek a hadíc, spôn a hliníkovej trubice takú tvarovku zostaviť. Aj keď je toto riešenie spravidla núdzové, dokázalo už sprevádzkovať mnoho vozidiel.

Ako na to?

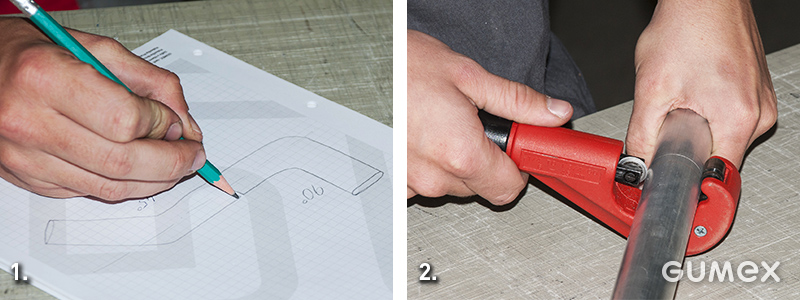

1. Starostlivo si premyslite, aký má mať tvarovka tvar a rozmery.
2. Hliníkovú rúrku vám odrežeme v rozmere a dĺžke podľa vašej požiadavky. K dispozícii máme priemery od 10 mm do 100 mm.

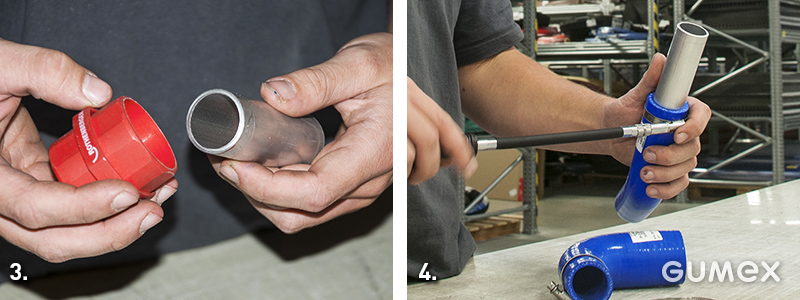

3. Odhrotovačom rúrok alebo pilníkom odstráňte ostré nerovnosti.
4. Pripravte si všetko potrebné. Ku kvalitnej tvarovke patria nerezové spony.

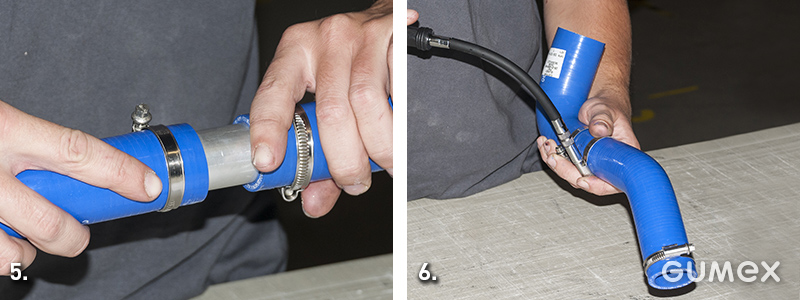

5. Ramienka tvaroviek zarežte na správnu dĺžku a diely skompletizujte.
6. Skvelým pomocníkom pri doťahovaní spôn je ohybný skrutkovač s orieškom. Už žiadne prepichnuté ruky!

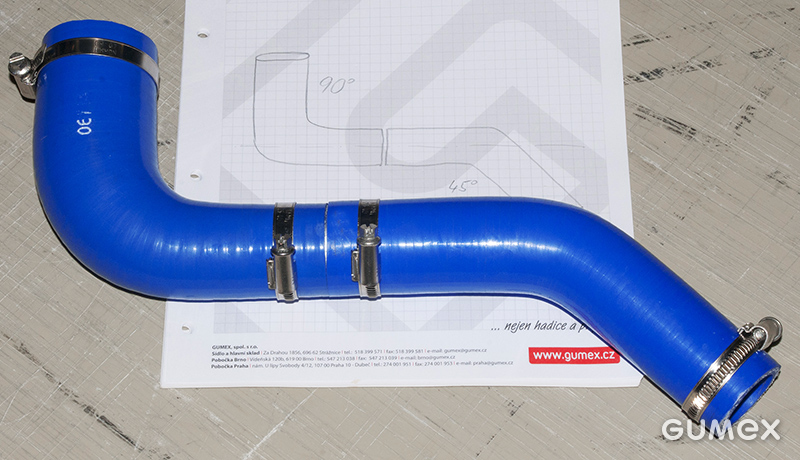

7. Tvarovka je pripravená na použitie. Zostáva ju len namontovať a vyskúšať. Prajeme šťastnú jazdu!

Výhody takto vyrobenej tvarovky

  • rýchlosť zostavenia z dostupných dielov
  • nízka cenová náročnosť
  • možnosť vyrobiť len jeden kus

Nevýhody

  • množstvo spojov zvyšuje riziko úniku kvapaliny
  • nevhodné pre sériové riešenia

Odporúčania

  • Hliníkovú rúrku nemusíte kupovať u nás, môžete využiť vlastný zdroj. Vzhľadom na hladké konce rúrky (absencia známeho "stromčeka"?) ju odporúčame použiť pre pracovný tlak max. 3 bary.
  • Na maximálne utesnenie použite teflónovú alebo samovulkanizačnú pásku.
