Používate pneumatické rozvody?

V priemyselných prevádzkach aj v montážnych a remeselných dielňach je rozvod stlačeného vzduchu riešený kombináciou rúrok a hadíc. Zanedbaná tlaková vzduchotechnika dokáže zvýšiť náklady na elektrinu až o 25 – 30 %, má negatívny vplyv na produktivitu práce aj na kvalitu výrobkov.*

Čo ovplyvňuje kvalitu stlačeného vzduchu?

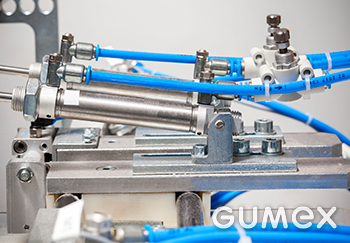

Pneumatické rozvody

  • Stav rozvodov vzduchu (napr. poddimenzované potrubie, kde dochádza k strate tlaku v dôsledku nárastu spotreby; rozvody plné hrdze, skondenzovaná voda či olej v potrubí atď.).
  • Tlakový spád – optimálny je čo najmenší. (Prúdením vzduchu potrubím sa znižuje tlak, ktorý je potrebné vyrovnať pomocou kompresora. Najviac ho preto ovplyvňuje dĺžka samotného vedenia. Čím je vedenie dlhšie, tým je spád väčší. Riešením je zväčšenie priemeru potrubia, čo je však ekonomicky náročné.)​



Negatívne vplyvy na tlakový spád:

  • príliš malá svetlosť potrubia
  • drsný povrch rúrok
  • turbulentné prúdenie v tvarovkách

Pozitívny vplyvy na tlakový spád:



  • potrubie z materiálu s nižším koeficientom trenia (Najnižší, teda najlepší tlakový spád majú rúrky z hliníka, ktoré sú súčasne aj odolné proti korózii a majú nižšiu hmotnosť v porovnaní s ostatnými kovmi. Druhý najnižší tlakový spád majú rúrky z plastu a najvyšší spád majú rúrky z ocele.*)
  • vytvorenie okruhového chrbticového vedenia (Pre nízke tlaky sú vhodné plastové rúrky z polypropylénu a polyamidu. Ich výhodou je nízka hmotnosť, nižší koeficient trenia a neprítomnosť korózie. Pre vyššie tlaky sa používajú kovové rúrky z ocele, pozinkovanej ocele, hliníka, mosadze, medi.)

Komponenty na rozvod vzduchu

Trubičky z PA a PU

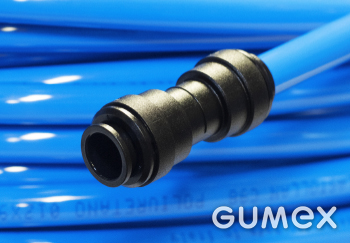

Komponenty pro rozvod vzduchu

Polyamidové trubičky, známe tiež ako PA rúrky, sú určené na rozvody tlakového vzduchu alebo dopravu rôznych typov kvapalín. A to predovšetkým tam, kde môžu byť fixne upevnené a nedochádza tu k častým pohybom. Sú vhodné pre menšie a stredné tlaky. Sú ľahšie ako kovové, s menším koeficientom trenia a nie sú ohrozené koróziou..



Polyuretánové trubičky (PU rúrky) sú ohybnejšie a vhodné najmä na pneumatické rozvody, kde dochádza k neustálemu ohybu trubičiek alebo kmitaniu. Trubičky dodávame vo viacerých materiálových variantoch a mnohých farebných odtieňoch.

Poznáte rozdiel medzi hadičkou a trubičkou?
Niektoré z našich hadičiek sa síce tvária ako trubičky, ale napriek tomu ich označujeme ako hadice. Toto označenie je skutočne správne, keďže pri hadičke je dôležitý vnútorný priemer. Je konštruovaná tak, aby na spojke držala nasunutím na hrdlo a následným upevnením sponou..

Zato pri plastových trubičkách je základným údajom, dôležitým pre kompatibilitu s nástrčkovými koncovkami, vonkajší priemer. Sú obvykle rozmerovo kalibrované a konštruované tak, aby na spojke držali po zasunutí do jej samosvornej časti.

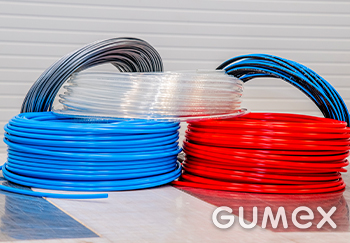

Význam farebných trubičiek

Význam barevných trubiček

Vďaka farebným variantom trubičiek budete mať svoje rozvody prehľadné, odlišné farby sú obzvlášť vhodné na rôzne technologické vetvy. Ponúkame takisto dvojitú PU trubičku s farebne odlišnými vetvami, ktorá je ideálna na vedenie dvoch médií na jedno miesto.

Tlaková odolnosť PU trubičiek
PU trubičky odolávajú veľkému rozsahu prevádzkových teplôt: –40 °C/+60 °C. Tlaková odolnosť však klesá so vzrastajúcou prevádzkovou teplotou:

  • 30 °C – 83 % tlaku
  • 40 °C – 72 % tlaku
  • 50 °C – 64 % tlaku
  • 60 °C – 47 % tlaku

Príklady PA a PU rúrky z nášho sortimentu:

PUtrubka ELASTOLLAN C98PU rúrka ELASTOLLAN C98

  • Polyuretánová rozvodná rúrka na esterovej báze na dopravu stlačeného vzduchu, prípadne vákua pri robotických technológiách.
  • Na sklade aj v ďalších farebných variantoch.



PA trubka PA12

PA rúrka PA12

  • Polyamidová rúrka, vhodná na rozvody na stlačený vzduch aj na vzduchové brzdové systémy, určené najmä pre automobilový priemysel (spĺňa normy: DIN 74 324 a DIN 73 378).



PU trubka spirálová

PU trubka spirálová

  • Tlaková hadica s rovným zakončením pre ľahké prichytenie koncovky a dobrú manipuláciu, odolná proti zlomeniu, použiteľná hlavne na rozvod vzduchu k pneumatickému ručnému náradiu.


Pneumatické rýchlospojky

Nástrčné spojky JOHN GUEST – na rozvody vzduchu s menším a stredným tlakom Nástrčné rychlospojky John Guest

  • umožňujú rýchle a jednoduché spojenie plastových rúrok alebo mäkkých kovov
  • tieto spojky z termoplastu je možné napevno inštalovať a znovu rozobrať
  • stlačený vzduch sa využije na viacerých miestach, v požadovanej kvalite a bez strát
  • rúrky sa odstrihnú na požadovanú dĺžku a jednoduchým nasunutím sa spoja s nástrčnou spojkou
  • pripojenie a rozpojenie rúrok prebehne za niekoľko sekúnd bez použitia náradia

Použitie: na pneumatické a vákuové systémy

Na sklade máme trvalo veľké množstvo variantov týchto spojok.

Mosadzné rýchlospojky ES – na rozvody s vysokým tlakomMosazné rychlospojky ES

  • univerzálne jednostranne uzatvárateľné pneumatické rýchlospojky (vhodné na stlačený vzduch, vodu a iné médiá)

Použití: v servisoch a všeobecne v prevádzkach, kde sa používajú kompresory a rozvody stlačeného vzduchu

Na sklade držíme veľa variantov týchto spojok.


TIP: Hľadáte najvhodnejší materiál na konkrétny pneumatický systém?
Odporúčame nezabudnúť na týchto 10 najdôležitejších faktorov*:

  • tlakový spád
  • tlakovú odolnosť
  • odolnosť proti korózii
  • súlad rozmerov PA alebo PU trubičiek, spojok aj vsuviek
  • prepojenie jednotlivých dielov
  • hmotnosť
  • ohybnosť
  • životnosť
  • rýchlosť montáže či demontáže pri prípadnej oprave
  • cenu

Trubičky aj hadičky narežeme na mieru na sekacom stroji.


*) Konzultováno s Ing. Jiřím Houdkem jr., vedoucím prodeje společnosti John Guest Czech s.r.o., Reliance Worldwide Corporation
