3D skenovanie dielov – rýchle a presné

Moderná technológia 3D skenovania nám umožňuje rýchlo, presne a bezpečne digitalizovať skutočné predmety. Vďaka tomu je možné ľahko vytvárať nové diely podľa existujúceho vzoru, vyrábať penové výplne na mieru alebo kontrolovať tvary a rozmery rôznych objektov podľa technickej dokumentácie.

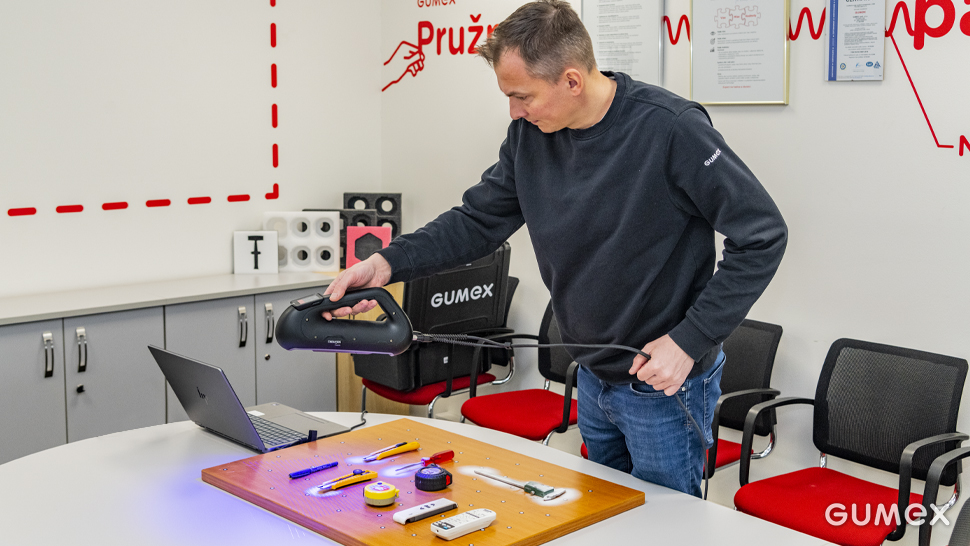

Vďaka mobilnému 3D skeneru HandySCAN PRO od kanadskej spoločnosti Creaform teraz dokážeme pracovať s vysokou presnosťou (od 0,030 mm) a s maximálnym rozlíšením 0,1 mm aj pri takých predmetoch, ktoré zákazníci nemôžu dlhodobo zanechať v našej firme – napríklad cenné originály, nástroje, zbrane alebo unikátne brány.

Pošlite nám dopyt

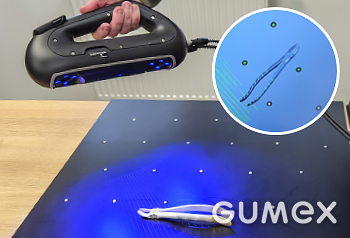

Aké služby prostredníctvom 3D skenera ponúkame:

1. 3D skenovanie predmetov/dielov pre následnú výrobu výplní

Ideálne pre zákazníkov, ktorí potrebujú bezpečne uložiť nástroje, zbrane, prístroje alebo iné cenné predmety. Skenovanie do 30 minút neúčtujeme.

2. Reverzné inžinierstvo – tvorbu 3D modelov

Pomocou softvéru Creaform OS vytvárame presné 3D modely dielov na výrobu (rezanie, frézovanie). Softvér umožňuje:

• úpravu a spájanie sietí,
• tvorbu 2D rezov a siluet,
• Export IGES/STEP.

3. Merné protokoly a inšpekcie

Modul Inspection umožňuje:

• kontrolu na dátach zo skenerov
• probing (dotykové meranie), skenovanie, import STL
• Import CAD – IGES, STEP
• Best Fit, podľa entít, RPR
• farebná mapa, GD&T, meranie
• správa v Exceli, PDF

Rozmerová kontrola je vhodná pre jednotlivé diely, aj pre celé série – od prototypov až po finálne výrobky.

4.Tvorbu 3D modelov na zákazku

Spracujeme dáta do podoby, ktorú zákazník potrebuje – od jednoduchých modelov až po komplexné technické podklady.

Čo je 3D skenovanie a k čomu slúži

3D skenovanie je proces, pri ktorom skener sníma tvar, rozmery a povrch reálneho objektu a digitalizuje ich. Výsledkom je presný 3D model, ktorý je možné ďalej upravovať, merať alebo využiť na výrobu.

Technológia umožňuje:

• rýchle a bezkontaktné meranie,
• zachytenie aj zložitých tvarov,
• vytvorenie podkladov na výrobu výplní, dielov či prípravkov,
• digitálnu archiváciu objektov,
• reverzné inžinierstvo, ak neexistuje výkresová dokumentácia.

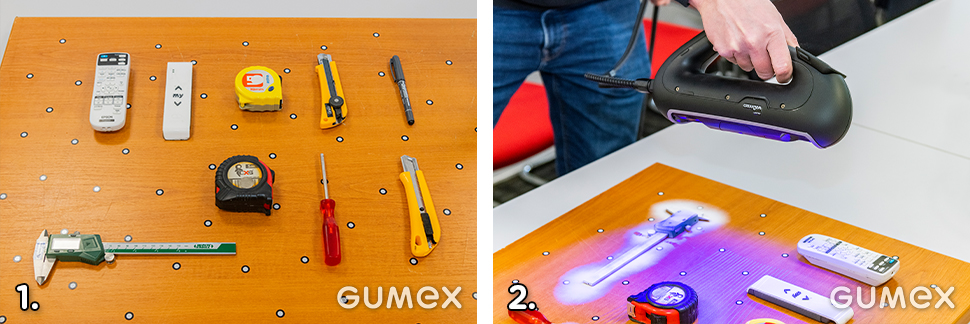

Ako 3D skenovanie prebieha

1. Zákazník prinesie predmet v dohodnutom čase.

2. Predmet naskenujeme, po dohode aj na počkanie – bez nutnosti ho u nás nechávať.

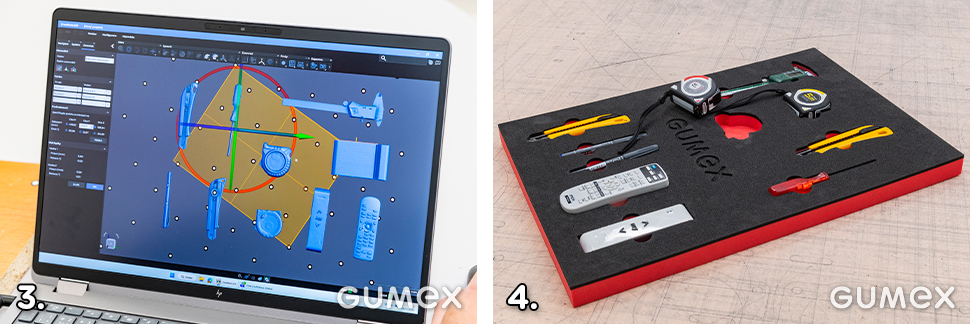

3. Vytvoríme presný 3D model alebo merný protokol.

4. Na ochranu alebo transport modelu vyrobíme penovú výplň, kufor, box či iný obal.

Výhody 3D skenovania

• Rýchlosť – skenovanie prebieha pri nekomplikovaných tvaroch rádovo v minútach.
• Presnosť – detailná digitalizácia aj zložitých tvarov.
• Bezkontaktná metóda – vhodné pre citlivé alebo cenné predmety.
• Flexibilita - skenovanie u nás alebo výnimočne a po vzájomnej dohode priamo u zákazníka.
• Digitálna archivácia – možnosť opakovanej výroby bez nutnosti mať fyzický diel.

Obmedzenie technológie

• Laser sa nedostane do hlbokých a úzkych otvorov - tie je nutné domerať alebo domodelovať ručne.
• Číre sklo a vysoko lesklé povrchy (napríklad chrómované diely) je nutné zmatniť špeciálnym sprejom (nástrek zmizne samovoľne a bez stôp do 4 hodín).
• Pri veľmi malých detailoch môže byť potrebné ručné meranie.

Prečo sme technológiu zaobstarali

Cieľom je zefektívniť a spresniť proces tvorby 3D modelov a výplní. Nový skener:

• pracuje na princípe modrého lasera, ktorý zvláda aj lesklé a tmavé povrchy,
• skenuje objekty od 5 cm do 4 metrov,
• dosahuje presnosť až 0,03 mm,
• umožňuje rýchle spracovanie dát do 2D aj 3D,
• obsahuje modul Inspection pre tvorbu merných protokolov

Pošlite nám dopyt

Časté otázky zákazníkov

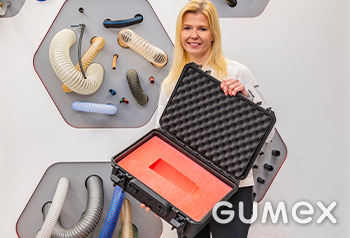

Môžete podľa skenu vyrobiť výplň do kufra alebo boxu?
Áno, to je jedna z hlavných výhod - výplň dokonale kopíruje tvar predmetu.

Musím u vás predmet určený na skenovanie nechávať?
Nie. Skenovanie môže prebiehať na počkanie vo vopred dohodnutom čase.

Ako dlho skenovanie trvá?
Samotné skenovanie je rýchle (v priebehu niekoľkých minút), ale ešte pred skenovaním je nutné vykonať niekoľko úkonov – kalibráciu, sken pozičných bodov atď.

Aká je cena 3D skenovania?
Skenovanie predmetov/dielov na uloženie do výplní alebo 3D modelov pre našu nadväzujúcu výrobu (rezanie/frézovanie) je spoplatnené podľa množstva a zložitosti skenovaných predmetov, ale skenovanie do 30 minút neúčtujeme. Vystavenie merných protokolov a tvorba 3D modelov pre potreby zákazníka je za úhradu podľa množstva požadovaných protokolov a časovej náročnosti skenovania.

Je možné skenovať aj veľké alebo ťažké objekty?
Áno, skener zvláda objekty až do veľkosti 4 metrov. Ak je nutné s ťažkým predmetom manipulovať, sme pripravení sa so zákazníkom dohodnúť a skenovať v jeho prevádzke, kde má možnosť manipulácie. Prípadne by sme využili náš portálový žeriav v Strážnici. V týchto prípadoch je však potrebná detailná komunikácia vopred.

Nová technológia 3D skenovania nám umožňuje ponúknuť zákazníkom rýchlejšie, presnejšie a bezpečnejšie služby než kedykoľvek predtým.

Či už potrebujete vytvoriť výplň do kufra, presný digitálny model dielu alebo merný protokol, sme pripravení vám pomôcť. Pre rýchle a jednoduché zadanie dopytu využite náš Dopytový formulár.
